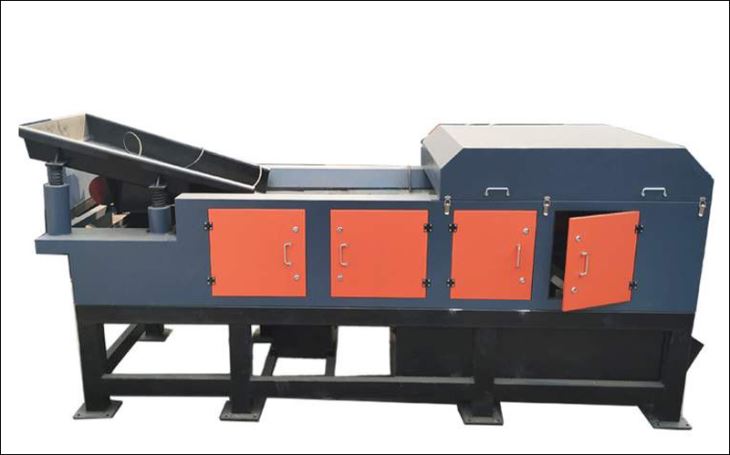

渦電流分選機系統主要由機械執行機構和電氣控制系統組成，具體分為振動進給單元、傳動進給單元、物料分離單元、中央控制單元等，鋁分離系統的硬件部件的功能和設計要求如下：

　　（一）振動送料裝置：

　　振動進料裝置由振動篩和物料處理滑道組成?；壓驼駝雍Y的平面形成一定的傾斜角度，從而使廢金屬材料從導軌滑動到中速帶。振動篩、滑軌和中速皮帶的配合確保材料和材料之間至少有一秒的時間差，并且材料可以自動排列以避免重疊。

　?。ǘ┺D(zhuǎn)移進料裝置：

　　渦電流分選機的傳輸和進給單元主要由中速帶（速度0.4m/s，長度2m）和光纖傳感器組成。供應廢金屬材料時，廢金屬材料處于振動狀態，這將影響捕獲圖像的質量。為了越小化振動對所捕獲的廢料圖像質量的影響，使用中速帶來延長材料傳輸距離，進一步加寬材料和材料之間的距離，并增加所捕獲圖像的有效性。

　?。ㄈ┪锪戏蛛x裝置：

　　物料分離方式為射流式，裝置主要由氣源、氣壓控制回路、射流模塊組、物料槽組件、高速帶等組成，高速帶由隔板分為四組。每組結束時，安裝6個空氣噴嘴。每組下安裝有角度調節步進電機和氣流通道控制高速脈沖閥。連桿機構由步進電機的旋轉驅動，以調節四組的動作角度，并控制氣流方向和壓力，將不同種類的材料吹進相應的材料槽。

　　（四）中央控制單元：

　　中央控制單元由控制柜、帶觸摸屏的工業控制一體機等組成。工業控制計算機是渦電流分選機控制系統的關鍵，負責數據存儲、圖像處理和特征匹配，并根據圖像處理結果向下位機發送控制信號。通過觸摸屏，實時監控每個部件的工作狀態和操作，查看分揀信息，并設置分揀模式，以確保穩定性和耐用性，同時增加人機交互的便利性。
