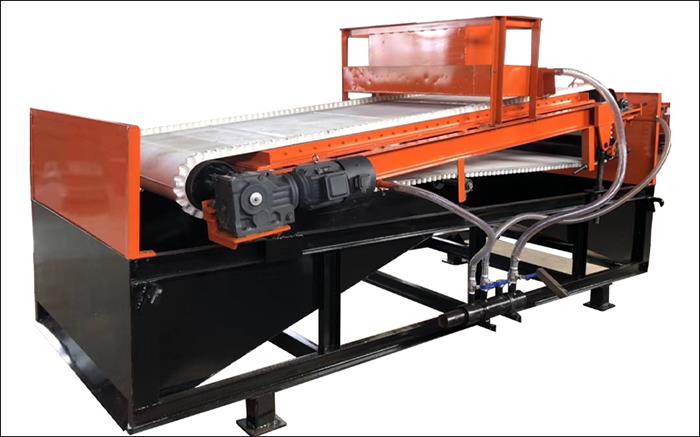

據悉，該高頻諧波磁場平板磁選機具有自身皮帶傳輸?shù)南到y(tǒng)，有張緊裝置、高頻諧波磁場磁滾筒、磁感應式螺旋清掃裝置、驅動滾筒、環形傳輸皮帶和皮帶防跑偏系統組成，結構較為復雜，集成性高，可用作單機設備進行單獨使用，其占地面積較少。有地區礦廠將該磁選機進行了實驗室試驗研究,試驗結果良好，可達應用要求。該機關鍵的結構設計如下：

　?。?）、組合式分離裝置設計：

　　該磁選機采用360°滿磁系設計，沒有卸礦區，如果應用以前的卸礦分離結構，附著在磁筒表面的磁性顆粒不會被清理。為此，根據高頻諧波磁場平板磁選機卸礦的具體要求，設計了一種組合卸礦分離裝置，該裝置運用了感應式卸料裝置與強制式卸料裝置進行結合的形式。實踐結果表明，此類卸礦裝置能夠大大增進卸礦的效率，解決了傳統卸礦構造卸礦不透徹的問題。

　?。?）、滿磁系結構固定裝置設計：

　　該類磁選機在工作時速度旋轉，采用常規靜態磁系固定方式已無法滿足使用要求。為適應這一新需求，采用模塊化設計理念，設計出整體封裝的磁系固定裝置，既增加了磁系固定的**性，又減低了裝配難度，滿足高頻旋轉的使用需求。

　　（3）、復合材料筒體強度優化設計：

　　高頻諧波磁場平板磁選機運用的新式復合材料筒體及常規的金屬筒體構造不同，在法蘭與端蓋配套結合處經過強化設計優化了聯接的強度，同時在表面可選用噴涂新式耐受磨材料、襯耐受磨陶瓷片、襯橡膠等防護方式，既增加了筒體強度又增進了耐受磨性。
